全自动在线X射线探伤机

产品类别:铝合金压铸件探伤设备X-ray

产品型号:HT5000C

产品描述:




服务热线:400-630-6556

  • 产品介绍
  • 产品参数
  • X-ray成像

  • 应用范围:
    汽车配件自动检测、铝铸件及其他金属铸造件等内部检测,设备通过产生X射线,利用X射线的穿透能力,对产品进行缺陷、夹渣、气泡大小、裂纹等异常检测,达到了对铸造行业的质量控制,产品摆放在料盘,从进料皮带线输进设备内部,通过皮带线移动到检测位置,设备采用了17寸的平板探测器,可以对产品一次整体成像并进行测试,测试完成后,通过皮带线输送到出料皮带线,根据检测结果,将不良品挑选出来。设备能快捷清晰地检测压铸、铸造件、铝合金等内部缺陷情况。

    自动进料,自动定位,自动量测,自动判定,自动存储产品图像及量测数据,随时调取。

    检测结果具有稳定性、正确性、一致性;

    操作简单,新产品的检测标准设置只需要30分钟;

    检测结果可自由设定(保存路径、图片格式、合格品或不合格图片)

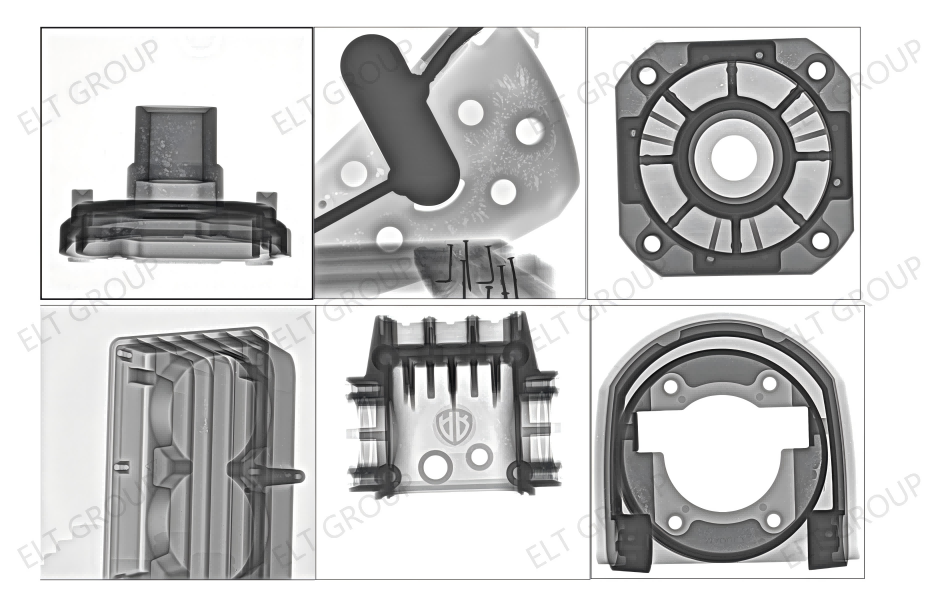

  • 检测效果:


  • 设备参数:

    项目

    型号

    技术参数

    X射线源

    光管类型

    封闭管

    光管电压

    160KV

    光管电流

    2.5mA

    光管功率

    400W

    光管聚焦尺寸

    0.4-0.8mm

    平板探测器

    有效成像面积

    433.7mm*433.7mm

    像素矩阵

    全分辨率模式:1408*1408

    2*2Bining模式:1408*1408

    4*4Bining模式:704*704

    A/D转换

    16bit

    运动控制系统

    运动控制

    键盘、鼠标、操纵杆

    托盘尺寸

    400*300mm

    Z轴

    220mm(上)

    Y轴

    280mm(前后)

    U轴

    30°

    [敏感词]承重

    30KG

    注:以上信息仅代表一般描述和特征,可能会随着技术进步和设备升级而发生变化,具体参数以最终协议为准。

项目

型号HT5000C

光管

光管类型

封闭管

光管电压

30--160KV

光管电流

0.2-3mA

光管聚焦尺寸

0.4mm

冷却方式

风冷

几何放大倍率

5-50 times

Y

800mm

Z

320mm

R

倾斜30

检测器

视场

433.7mm*433.7mm

解析度

48 LP/cm(图像清晰,层次分明)

X-Ray屏蔽箱

尺寸

3760*2060*2130(L*W*H)

重量

3500kg/About

电源

供电方式

AC220VAC, 50/60Hz

计算机

品牌

研华工控机

操作系统

Windows 7

显示器

22’’LCD(两个)

CPU

Inter Core I7

硬盘

1TB
