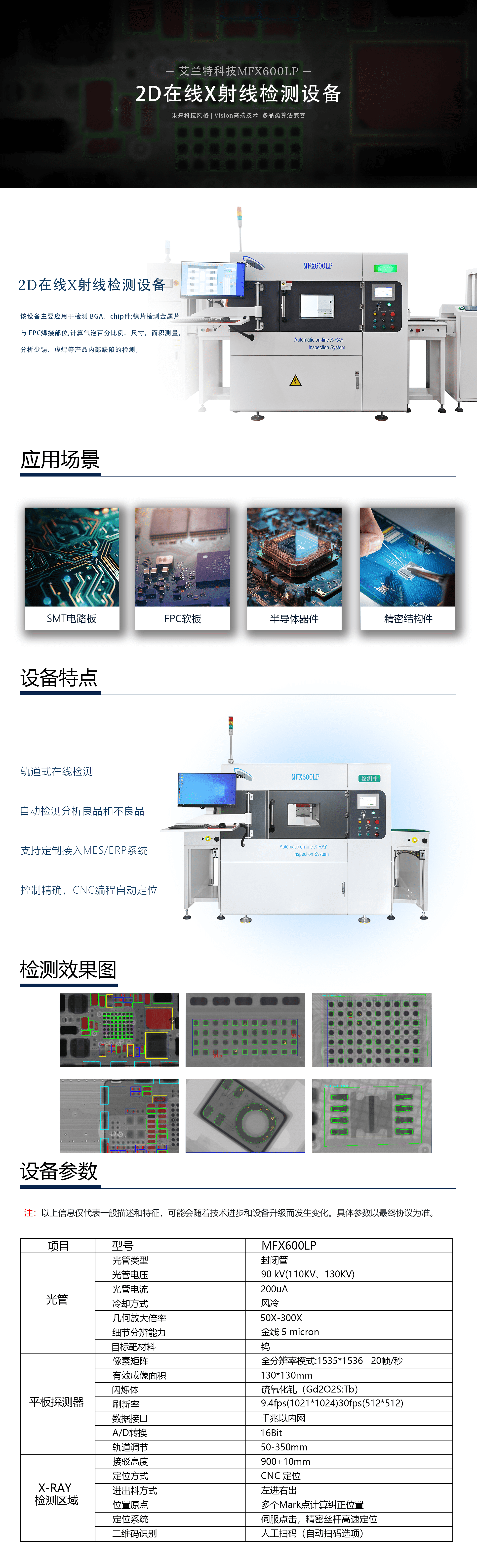

应用范围:
应用于BGA/CSP、[敏感词]元件、SOP/QFP、三极管、CHIP元件、底部电极元件、QFN、功率模块的检测
检测缺焊、未浸润、焊锡量、偏移、异物、桥接、引脚有无等(根据检査对象不同作不同选择)。
产品特点:
本装置搭载高精密微焦点的 X 射线装置和高解像度的平板探测器,获得高清的 X-Ray 图像, 经过图像处理软件进行对比度,亮度,积分处理,得到高质量,清晰的 2D 图像,通过自动 测量软件检查产品缺陷,计算机自动保存检测结果。良品和不良品区分输出装置外部。ELT 自主研发的检测软件,可以对各种电子元器件进行图像处理,分析,自动计算缺陷。 如:BGA,空洞率,面积,距离等。
项目 |
型号 |

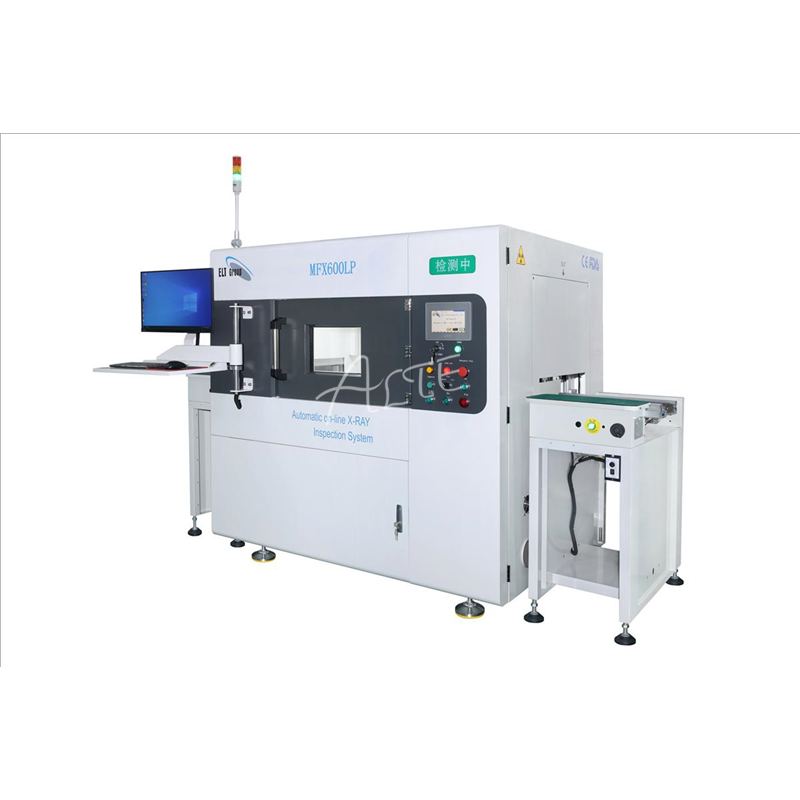

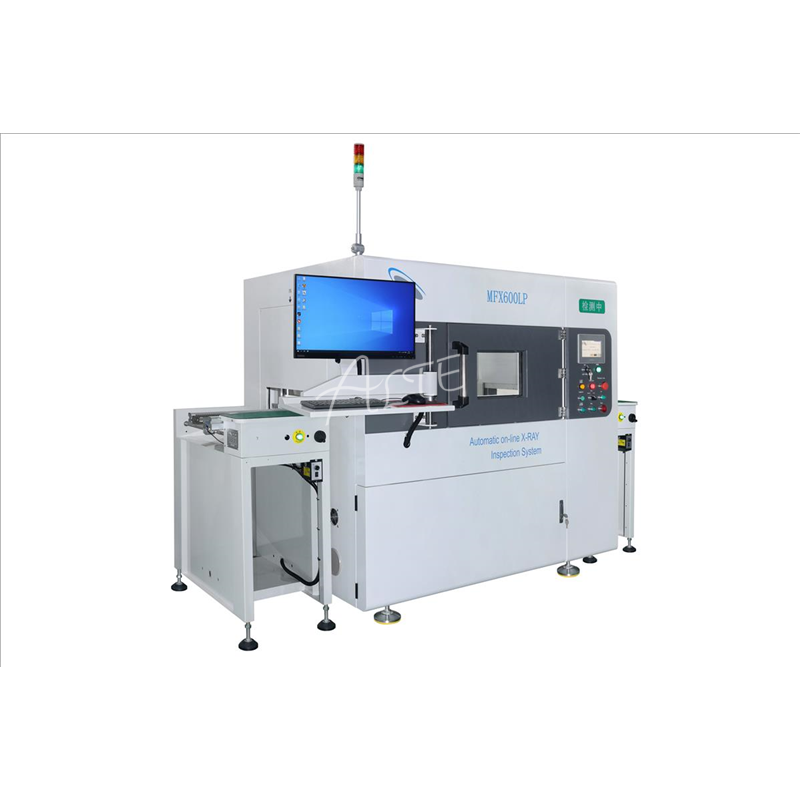

MFX600LP |
微焦点光管 |
光管类型 |
微米级聚焦,封闭管 |
光管电压 |
90KV(可选项110KV) |
|
光管电流 |
200uA |
|
冷却方式 |
风冷 |
|
几何放大倍率 |
50X-125X |
|
细节分辨能力 |
金线5 micron |
|
目标靶材料 |
钨 |
|
预热时间 |
标准时间15分钟 |
|
平板探测器 |
像素矩阵 |
全分辨率模式:1024×1024 |
有效成像面积 |
157.7mm×157.7mm |
|
闪烁体 |
碘化铯 |
|
刷新率 |
9.4fps(1024×1024) |
|
30fps(512×512) |
||
数据接口 |
千兆以太网 |
|
A/D转换 |
16Bit |
|
XRAY检测区域 |
轨道调节 |
50-350mm |
接驳高度 |
900±10mm |
|
定位方式 |
CNC定位 |
|
进出料方式(对接生产线时) |
左进右出或右进 |
|
位置原点 |
多个Mark点计算纠正位置 |
|
定位系统 |
伺服电机, 精密丝杆高速定位 |
|
二维码识别 条码扫描 |
自动扫码选项 |
|
图像检测软件
|
自动过滤 |
减少雪花点 |
自动改善图像品质 |
智能锐化图像 |
|
在线自动测量 (测量结果生成专业报告形式输出) |
①2点的距离,②曲率,③角度,④根据自动计算BGA空洞百分比值(空洞率,最大空洞,优劣判断),⑤不规则气泡比值 |
|
分析能力 |
分析判断1、BGA短路,开路 冷焊,空洞,假焊,②QFN偏位,上锡不良,虚焊 ③三极管及IC内部芯片焊接气泡率等 |
|
软件处理能力 |
图像反色,锐化,直方图,二值化,从而更好的分析X-RAY图片 |
|
位置参数保存 |
可以保存文件格式 SPC数据库数据追溯和对接MES |
|
保存格式 |
JPG 、BMP、 TIFF |
|
NG复判工作站 |
不良品 |
人工复检确认,自动上传MES |
自动编程 |
扫码 |
支持SET码,PCS码, |
编程方式 |
编程参数设定,教学设定。 支持复制、阵列、插入、删除、程序保存、程序调用 |
|
自动运行 |
开启射线 |
双联门互锁,0秒开光功能 |
自动检测 |
精准定位,快速获取检测数据,自动差别OK/NG |
|
X-ray外壳 |
重量 |
1200KG |
尺寸L(长)* W(宽* H(高) |
1400*1200*1600 mm |
|
辐射安全 |
整机机器表面小于1usv/h |
欧美辐射安全标准小于1usv/h |
安全门自动互锁保护功能 |
开启X光时,安全门自动锁定保护 |
|
计算机 |
品牌 |
研华 |
系统 |
Windows 10 @64bit或以上 |
|
电源 |
输入电压 |
单相AC220V |
输入电流 |
15A |
