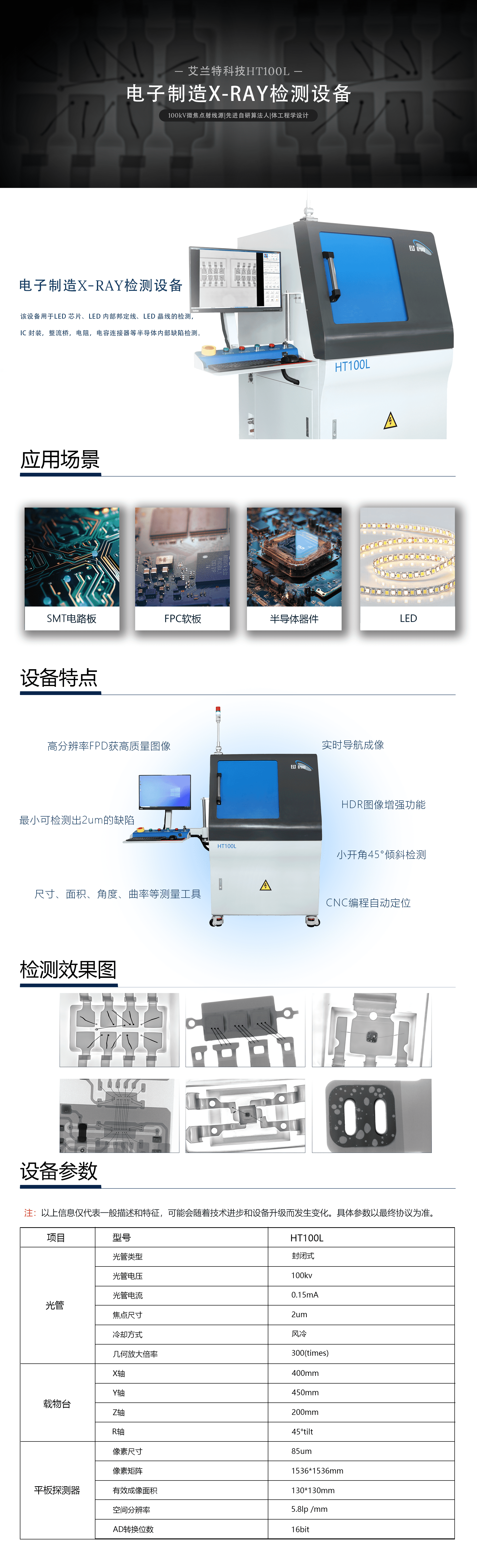

功能特点:
应用于半导体、SMT、DIP、电子元器件、IC、BGA、CSP、倒装芯片的X-ray检测;
高分辨率FPD获高质量图像,最小可检测出2um的缺陷;
CNC编程自动定位、小开角45°倾斜检测;
实时导航成像,HDR图像增强功能;
尺寸、面积、角度、曲率等测量工具;
检测效果:
设备参数:
项目 |
型号 |
技术参数 |
X射线源 |
光管类型 |
封闭管 |
光管电压 |
100KV |
|
光管电流 |
0.15mA |
|
焦点尺寸 |
2um |
|
平板探测器 |
有效成像面积 |
130*130mm |
像素矩阵 |
1536*1536 Pixels |
|
A/D转换 |
16bit |
|
运动控制系统 (配送旋转夹具) |
运动控制 |
键盘、鼠标 |
X轴 |
400mm |
|
Y轴 |
450mm |
|
Z轴 |
200mm |
|
R轴 |
45°倾斜 |
|
载物台承重 |
10KG |
注:以上信息仅代表一般描述和特征,可能会随着技术进步和设备升级而发生变化,具体参数以最终协议为准。
项目 |
型号 |
HT100L |
光管 |
光管类型 |
封闭管 |
光管电压 |
100KV |
|
光管电流 |
0.15mA |
|
细节分辨率 |
2um |
|
冷却方式 |
风冷 |
|
几何放大倍率 |
300 倍 |
|
平板探测品 |
像素尺寸 |
85um |
像素矩阵 |
1536*1536 |
|
有效成像面积 |
130*130 |
|
Fps /速率 |
20 |
|
A/D转换位数 |
16bit |
|
载物台 |
X轴 |
410mm |
Y轴 |
430mm |
|
Z轴 |
300mm |
|
R轴 |
载物旋转60度 |
|
电气控制 |
控制方式 |
步进定位 |
编程方式 |
教学功能,CNC自动定位 |
|
图像检测软件 |
自动图像过滤功能 |
成像快,效率高 减少雪花点 |
自动改善图像品质 |
智能锐化图像 |
|
测量功能 (测量结果生成专业报告形式输出 ) |
①2点的距离,②曲率,③角度,④根据自动计算矩形,⑤不规则气泡比值
|
|
分析能力 |
分析判断①BGA 短路,开路,空洞,一般虚焊等缺陷②QFN ③三极管及IC |
|
软件处理能力
|
图像反色,锐化,直方图,二值化,3D模拟 从而更好的分析X-RAY图片 |
|
保存格式 |
JPG 、BMP |
|
X-Ray外壳 |
尺寸 |
约1100㎜* 1285㎜ *1750㎜ |
重量 |
约1200 kg |
|
电源 |
供电方式 |
AC110-230VAC, 50/60Hz |
计算机 |
品牌 |
工控机 |
操作系统 |
Windows 10 |
|
显示器 |
22inch |
|
CPU |
I5 @内存4G 硬盘1T |
|
辐射安全标准 |
符合欧美国际标准 |
<1uSv/hr |
安全门自动互锁保护功能 |
开启X光时,安全门自动锁定保护 |
|
工作环境 |
温度 |
0-40 ℃ |
保修期 |
一年保修 |
