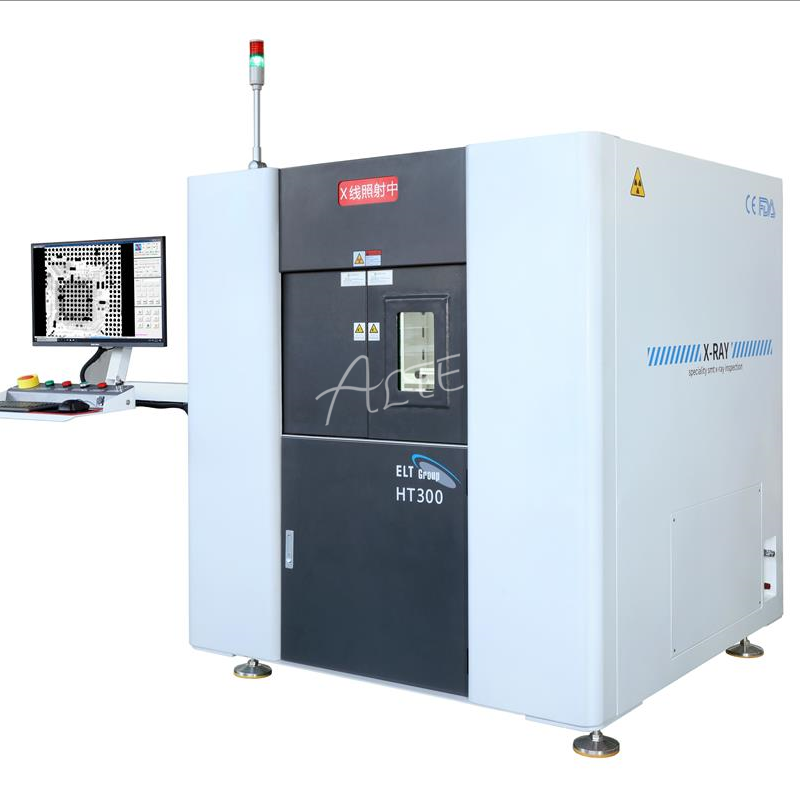

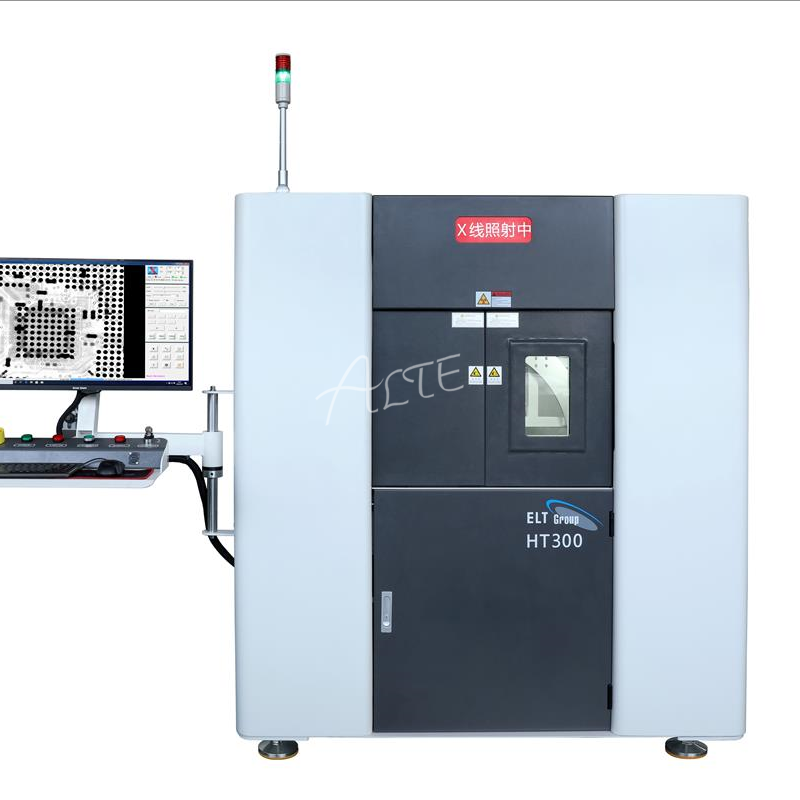

SMT检测设备

产品类别:电子制造检测X-ray

产品型号:HT300

产品描述:

SMT X-ray检测设备HT300满足客户对工件检测的各种运动要求,同时可以根据客户需求,配置100KV/130KV光管及CT软件,大容量高分辨率高放大倍率的全新X-ray检测系统,实现三维重建CT功能。自动图像过滤,成像快,效率高,输入角度值自动旋转到需要的角度,精密步进移载定位及旋转机构,检测角度任意调整,保证取图质量及检测精度。

服务热线:400-630-6556

  • 产品介绍
  • 产品参数
  • X-ray成像

应用范围:
PCB板、SMT组装、半导体元件器、IC封装

产品特点:
1、载物台水平360度转载,平板探测器70°倾斜,任意视角观察、
2、高达1000倍几何放大倍率,高清晰实时影像、
3、强大的分析测量工具:自动测算焊点气泡空洞比率
4、3D、CT扫描系统
5、可根据客户要求开发自动测量软件


光管

光管类型

封闭管

光管电压

130KV

光管电流

320uA

细节分辨率

2um

冷却方式

风冷

几何放大倍率

300

平板探测品

像素尺寸

85um

像素矩阵

1536*1536

有效成像面积

130*130

Fps /速率

20

A/D转换位数

16bit

载物台



载物台面积

直径500mm

X轴

500mm

Y轴

500mm

Z1

300mm

Z2

300mm

R

倾斜75°

Q轴

载物水平旋转360度

电气控制

控制方式

图像自动导航功能,全鼠标,键盘操作,点到哪里,走到那里

编程方式

教学功能,CNC自动定位

图像检测软件

自动图像过滤功能

成像快,效率高

减少雪花点

自动改善图像品质

智能锐化图像

测量功能

(测量结果生成专业报告形式输出 )

①2点的距离,②曲率,③角度,④根据自动计算矩形,⑤不规则气泡比值



分析能力

分析判断①BGA 短路,开路,空洞,一般虚焊等缺陷②QFN ③三极管及IC



软件处理能力





图像反色,锐化,直方图,二值化,3D模拟 从而更好的分析X-RAY图片

保存格式

JPG 、BMP

X-Ray外壳

尺寸

1430X1230X1600

重量

1600 kg

电源

供电方式

AC110-230VAC, 50/60Hz

计算机

品牌

工控机

操作系统

Windows 10

显示器y

22inch

CPU

I5 @内存4G 硬盘1T

辐射安全标准

符合欧美国际标准

<1uSv/hr

安全门自动互锁保护功能

开启X光时,安全门自动锁定保护

工作环境

温度

0-40 ℃

保修期

一年保修
